⚡ Cuando dos woofers ya no son suficientes, pero sigues queriendo que la bocina desaparezca dentro de la pared.
La Klipsch PRO-504-L-THX, comercializada internacionalmente como THX-504-L, es una bocina arquitectónica In-Wall de 2 vías desarrollada para trabajar como canal Left / Center / Right en sistemas de cine en casa de alto desempeño.
Su arquitectura es considerablemente más ambiciosa que la PRO-502-L-THX:

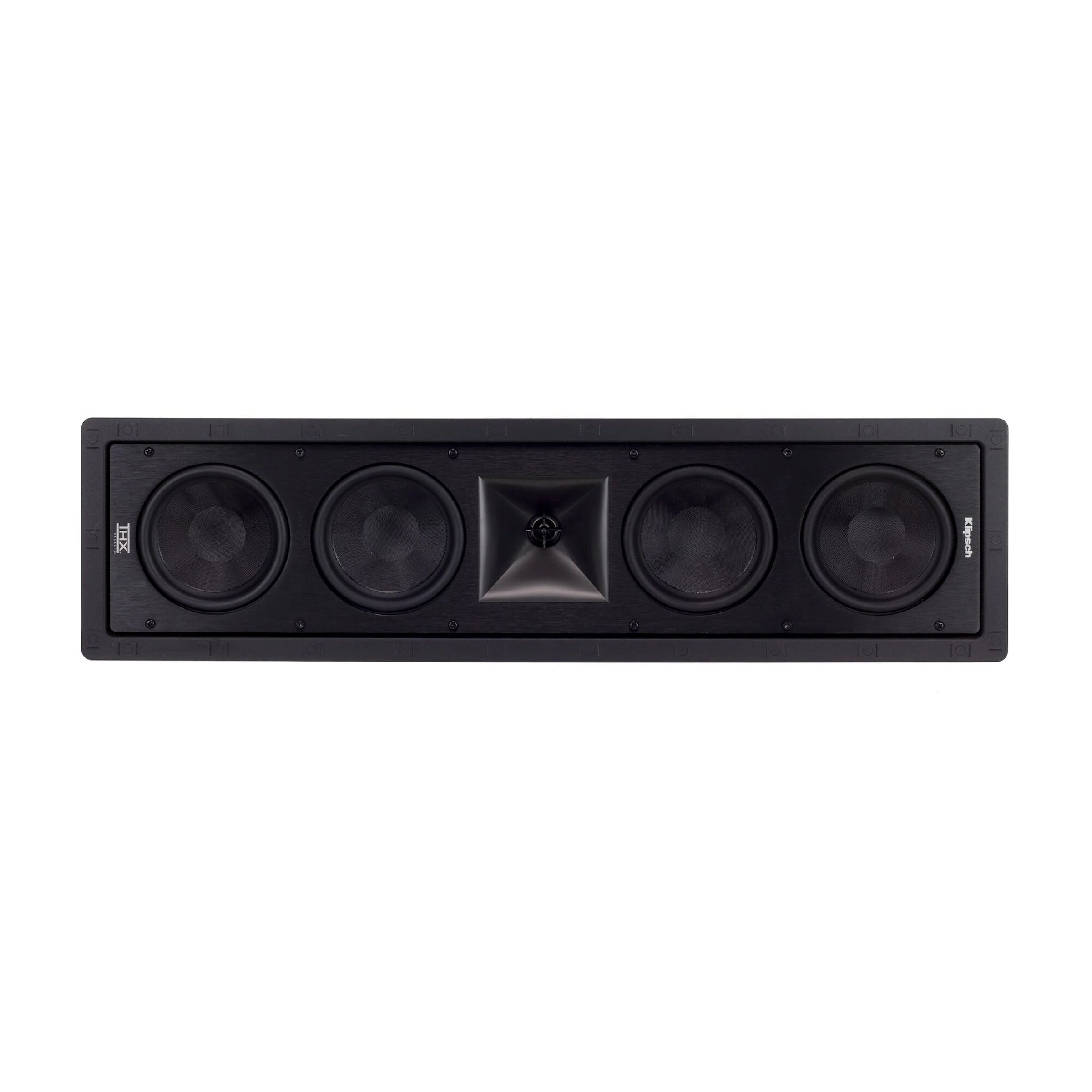

4 woofers de fibra de vidrio de 5.25"
1 driver de compresión con diafragma de titanio de 1"
y un:
horn Tractrix cuadrado de 90° × 90°.
La respuesta oficial es de:
46 Hz – 20 kHz ±3 dB
con:
92 dB de sensibilidad
y capacidad de:
150 W continuos / 600 W pico.
📌 Aclaración importante: la ficha individual actual de Klipsch identifica a la THX-504-L como THX Select Certified. Algunas páginas generales de la familia THX Cinema todavía agrupan estos productos bajo Ultra2; para la ficha de producto recomendamos publicar la certificación específica que aparece en la página del modelo.
En pocas palabras:
es una LCR arquitectónica para quien quiere más escala y headroom que la 502-L, sin poner una caja visible frente a la sala.
🏆 Opiniones de Expertos y Audiófilos
Klipsch – La THX-504-L está diseñada para entregar rango dinámico sin esfuerzo y sonido cinematográfico en habitaciones de mayor tamaño, manteniendo toda la bocina integrada dentro del muro.
Diseño Klipsch THX – El uso de cuatro woofers de fibra de vidrio de alta salida permite incrementar superficie de radiación y capacidad dinámica, mientras el horn Tractrix 90° × 90° busca una cobertura simétrica y controlada.
Julio Mendoza, Integrador – JMI Audio – “La 504-L es la versión que escogería cuando quieres un frente arquitectónico más serio. Cuatro woofers de 5.25 pulgadas ya le dan otra escala, más cuerpo y más margen cuando la película se pone pesada. Y lo mejor es que, una vez instalada, no ves nada más que la rejilla.”
🔍 Especificaciones Técnicas de Klipsch PRO-504-L-THX
Tipo: Bocina pasiva empotrable In-Wall
Modelo internacional: THX-504-L
Aplicación: Left / Center / Right
Configuración: 2 vías
Certificación específica: THX Select
Respuesta de frecuencia: 46 Hz – 20 kHz ±3 dB
Sensibilidad: 92 dB
Impedancia: 8 ohms compatible
Potencia admisible: 150 W continuos / 600 W pico
Amplificación recomendada: 150 W

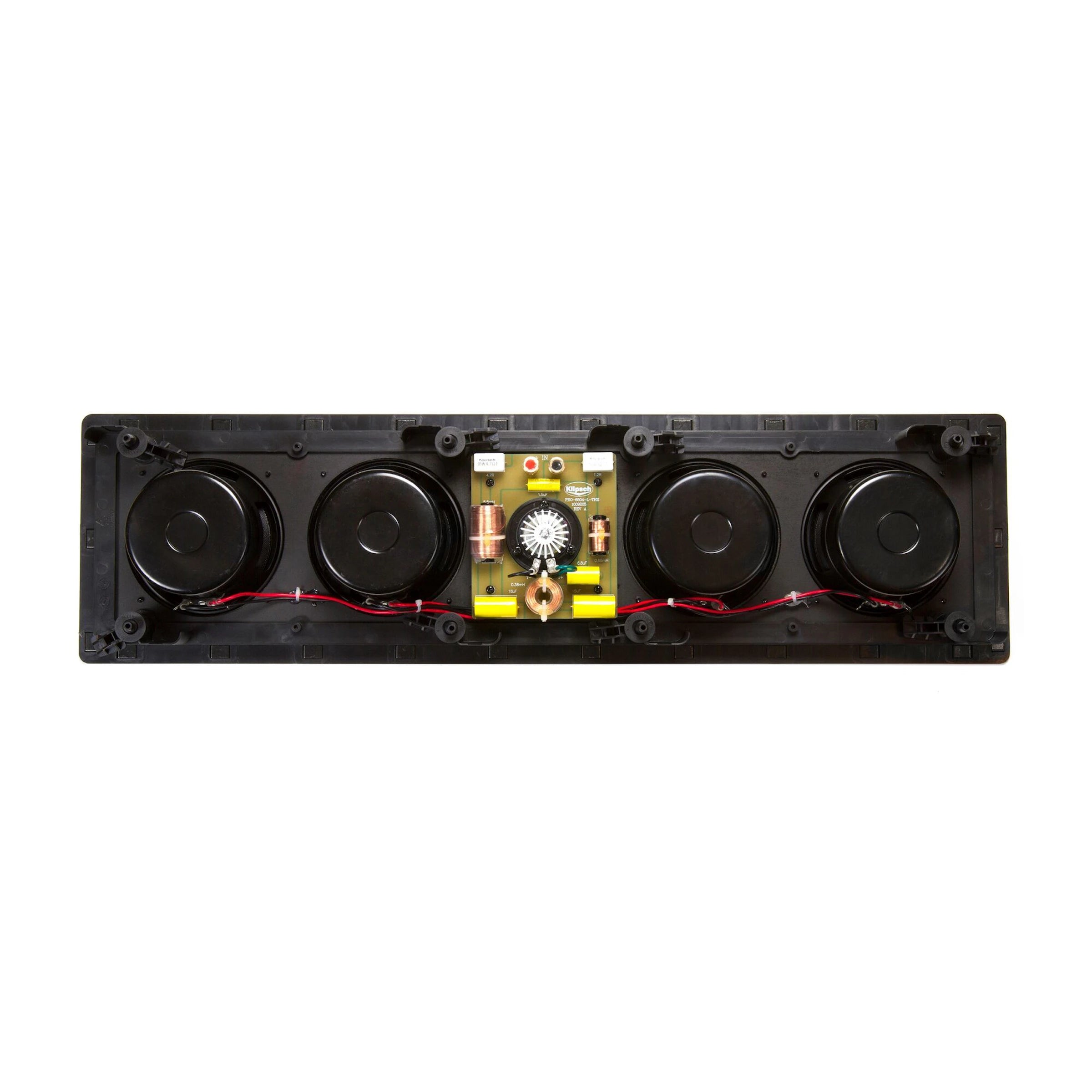

Crossover interno: 250 Hz / 2,100 Hz
Gabinete: Infinite Baffle
Motorboard: MDF y aluminio
Frame: ABS

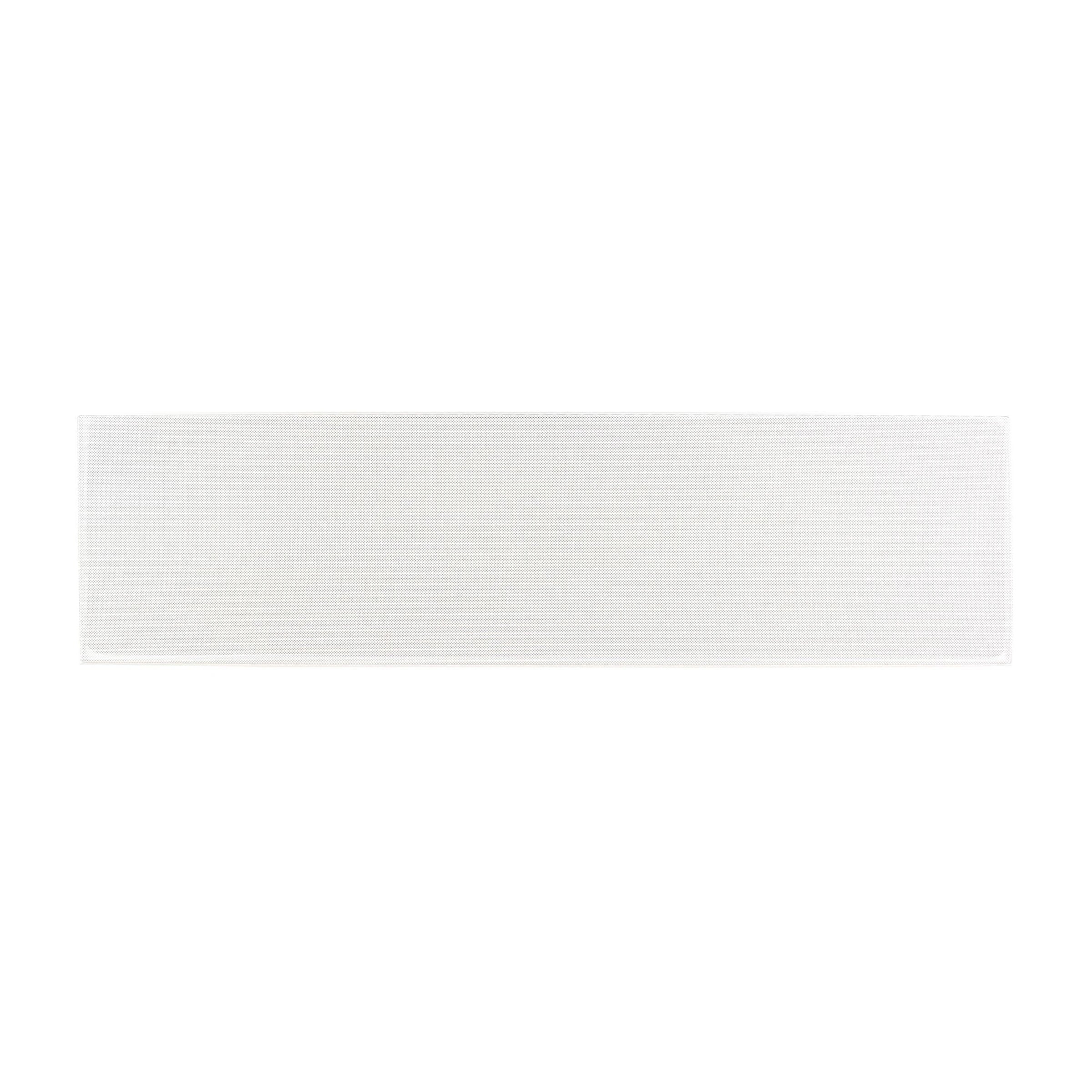

Rejilla: blanca y pintable
Kit de instalación: IK-504-W
Presentación: venta por pieza.
Agudos
Driver: 1 × 1" / 2.5 cm
Tipo: Driver de compresión
Diafragma: Titanio
Horn: Tractrix® cuadrado
Dispersión: 90° × 90°.
Medios / graves
Woofers: 4 × 5.25" / 13.3 cm
Material: Fibra de vidrio
Diseño: High-Output.
📐 Dimensiones de instalación
Alto exterior: 73.36 cm
Ancho exterior: 20.65 cm

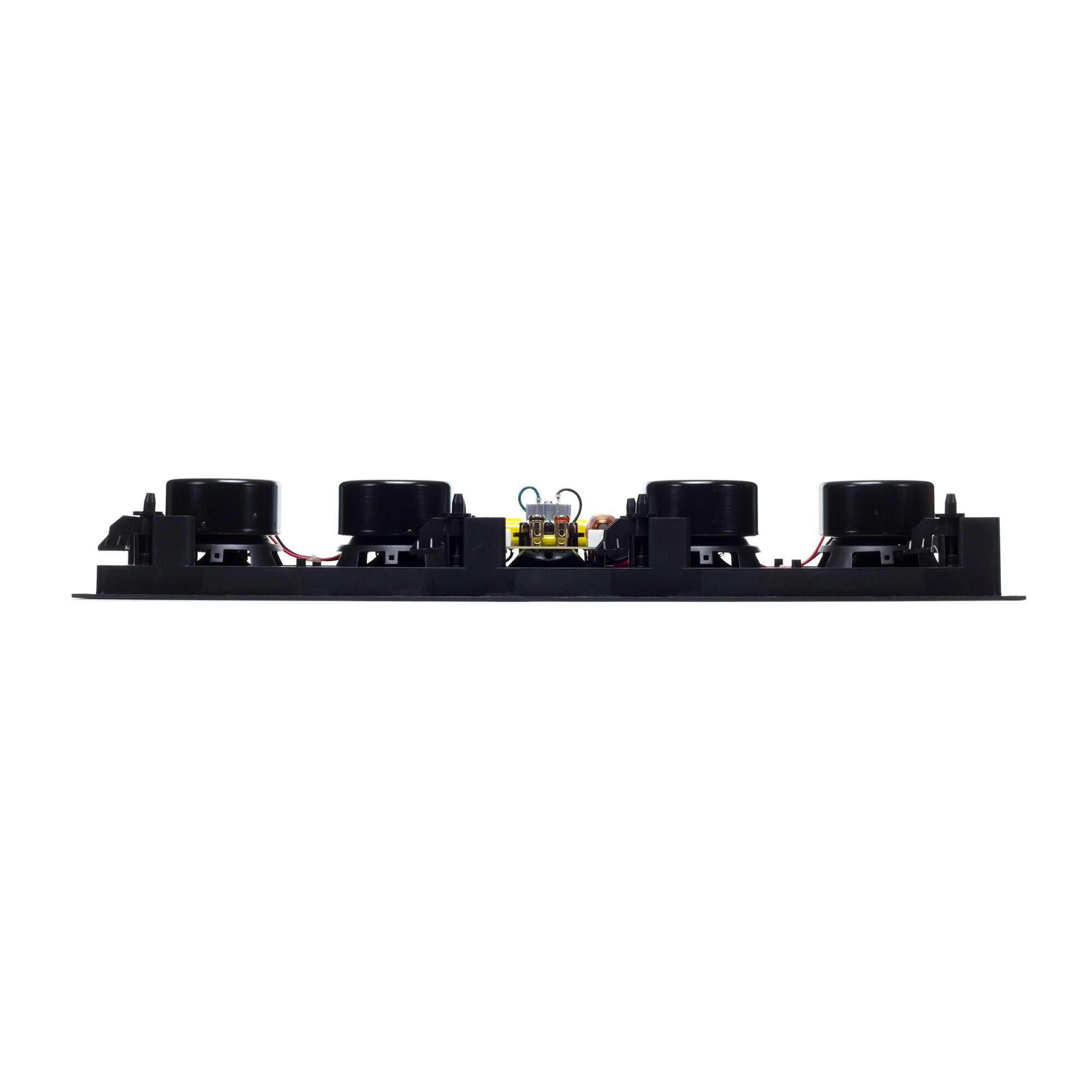

Profundidad de montaje: 8.94 cm
Peso: 8.3 kg.
Corte aproximado
Alto: 69.19 cm
Ancho: 16.51 cm.
Es una bocina larga y relativamente angosta.
Eso tiene una ventaja importante:
puede esconder cuatro woofers de 5.25 pulgadas dentro de un frente visualmente muy discreto.
📌 Antes de hacer el corte definitivo recomendamos utilizar la plantilla física o el IK-504-W.
🎧 ¿Qué cambia frente a la PRO-502-L-THX?
Aquí está la diferencia real.
La PRO-502-L-THX utiliza:
2 × 5.25"
La PRO-504-L-THX utiliza:
4 × 5.25".
Eso significa aproximadamente el doble de superficie de radiación en graves y medios.
¿En qué se traduce?
- Mayor sensación de escala
- Más cuerpo en voces
- Más headroom
- Menor excursión individual por woofer
- Mejor comportamiento a volumen alto
- Mayor autoridad frontal
- Mejor capacidad para salas de mayor tamaño
No necesariamente sonará “el doble de fuerte”.
Pero sí puede trabajar con menos esfuerzo cuando la banda sonora exige más.
🎬 Diseñada para L / C / R
La PRO-504-L-THX es una verdadera bocina LCR arquitectónica.
Puedes utilizar:
1 × PRO-504-L-THX izquierda
1 × PRO-504-L-THX centro
1 × PRO-504-L-THX derecha
y crear un frente con:
- Mismos woofers
- Mismo driver
- Mismo horn
- Misma sensibilidad
- Misma respuesta
- Misma dinámica
Esto es especialmente valioso cuando un efecto cruza la pantalla.
El sonido no cambia de carácter cuando pasa del canal izquierdo al central y luego al derecho.
🎥 Ideal detrás de una pantalla acústicamente transparente
Tres PRO-504-L-THX detrás de una pantalla acústicamente transparente pueden crear un frente completamente oculto.
Entonces:
- El diálogo sale de la imagen
- Los efectos se anclan mejor a pantalla
- El central puede quedar a la altura correcta
- El escenario frontal se vuelve más homogéneo
- Desaparece visualmente toda la electrónica acústica
Para cine dedicado:
ésta es una de las configuraciones más interesantes del modelo.
📢 Horn Tractrix 90° × 90°
El driver de compresión trabaja con un:
horn Tractrix cuadrado de 90° × 90°.
La dispersión simétrica aporta:
- Cobertura amplia
- Consistencia horizontal y vertical
- Mejor control de energía
- Flexibilidad de orientación
- Buena cobertura para varias posiciones de escucha
Es especialmente útil en una bocina LCR porque queremos mantener un comportamiento predecible en todo el frente.
🔥 Driver de compresión de titanio de 1”
La PRO-504-L-THX utiliza:
1 driver de compresión con diafragma de titanio de 1".
La combinación con horn permite:
- Alta eficiencia
- Mayor proyección
- Excelente inteligibilidad
- Menor compresión a volumen elevado
- Buena reproducción de transitorios
Esto resulta especialmente importante en:
- Diálogos
- Efectos
- Percusión
- Música de películas
- Escenas con mucha información simultánea
🟡 Cuatro woofers de fibra de vidrio de 5.25”
Sí:
4 woofers.
Cada uno mide:
5.25 pulgadas.
Y es importante aclarar:
📌 No son Cerametallic.
Klipsch especifica:
fiberglass cone woofers.
El uso de cuatro drivers permite repartir el trabajo acústico y generar más superficie de radiación sin recurrir a un único woofer enorme.
El resultado puede aportar:
- Mayor autoridad
- Mejor control
- Más headroom
- Menor distorsión a niveles altos
- Voces con más cuerpo
- Más impacto cinematográfico
🌊 Respuesta desde 46 Hz
A pesar de su diseño In-Wall, Klipsch especifica:
46 Hz – 20 kHz ±3 dB.
Eso es bastante extensión para una LCR arquitectónica.
Pero no cambia nuestra recomendación:
para cine debe trabajar con subwoofer.
La extensión hasta 46 Hz le da cuerpo y facilita la transición, pero el canal LFE y el grave profundo deben ir hacia uno o varios subwoofers dedicados.
💥 150 W continuos / 600 W pico
Aquí encontramos una mejora importante frente a la PRO-502-L-THX.
La 504-L soporta:
150 W continuos
y:
600 W pico.
Eso la coloca en una categoría mucho más seria para:
- Cine dedicado
- Salas más grandes
- Amplificación externa
- Escucha a mayor SPL
- Bandas sonoras muy dinámicas
Klipsch también recomienda aproximadamente:
150 W de amplificación.
🚀 Sensibilidad de 92 dB
La sensibilidad es:
92 dB.
Es la misma cifra nominal de la PRO-502-L-THX.
Entonces, ¿dónde está la ventaja de cuatro woofers?
Principalmente en:
capacidad dinámica + superficie de radiación + menor esfuerzo por driver.
Una cifra de sensibilidad por sí sola no cuenta toda la historia.
🧱 Infinite Baffle
La PRO-504-L-THX utiliza una arquitectura:
Infinite Baffle, front flush with wall.
Esto significa que no utiliza un gabinete trasero sellado independiente.
La propia cavidad del muro forma parte de su entorno acústico.
Por ello recomendamos cuidar:
- Rigidez de muro
- Sellado
- Aislamiento
- Evitar fugas de aire
- Vibraciones
- Cavidades adyacentes
📌 Aquí la pared forma parte del sistema.
↕️ ¿Puede instalarse vertical u horizontal?
Su horn simétrico:
90° × 90°
permite mayor flexibilidad de orientación que un diseño asimétrico.
En muchos proyectos puede colocarse verticalmente como L/R y horizontalmente como central si la arquitectura lo exige.
Sin embargo, debido a su gran longitud de aproximadamente 73 cm, conviene revisar muy bien el espacio disponible antes de decidir una orientación horizontal.
🏅 THX Select: aclaración de certificación
La página individual actual de Klipsch para la THX-504-L la describe como:
THX Select Certified.
Existe cierta inconsistencia en el propio catálogo histórico de Klipsch, ya que páginas generales de THX Cinema agrupan THX-504-L y THX-502-L dentro de referencias Ultra2.
Para una ficha técnica de producto específica, la opción más prudente es utilizar:
THX Select
porque es la certificación publicada directamente en la página individual y en la hoja técnica específica del modelo.
🆚 PRO-504-L-THX vs PRO-502-L-THX
PRO-502-L-THX
Woofers: 2 × 5.25"
Potencia: 100 W / 400 W pico
Sensibilidad: 92 dB
Respuesta: 46 Hz – 20 kHz
Altura: 45.97 cm
PRO-504-L-THX
Woofers: 4 × 5.25"
Potencia: 150 W / 600 W pico
Sensibilidad: 92 dB
Respuesta: 46 Hz – 20 kHz
Altura: 73.36 cm.
¿Cuál elegir?
PRO-502-L-THX si:
- El espacio es limitado
- La sala es más pequeña
- Buscamos una solución más compacta
PRO-504-L-THX si:
- La sala es mayor
- Queremos más headroom
- Escuchamos a niveles elevados
- Buscamos un frente LCR más serio
- Tenemos espacio dentro del muro
🆚 PRO-504-L-THX vs PRO-8000-L-THX
Aquí cambia la filosofía.
PRO-504-L-THX
- 4 × 5.25"
- Fibra de vidrio
- 46 Hz – 20 kHz
- Infinite Baffle
- Perfil largo y delgado
- 150 W / 600 W
PRO-8000-L-THX
- 1 × 8"
- Woofer de aluminio
- Gabinete sellado
- 80 Hz – 20 kHz
- THX Ultra2
- Mayor previsibilidad acústica entre instalaciones
La 504-L ofrece una enorme superficie de radiación y muy buena extensión.
La 8000-L tiene la ventaja de un gabinete sellado y una arquitectura Ultra2 claramente definida.
La elección depende del proyecto.
🔨 Kit de preinstalación IK-504-W
El kit correspondiente es:
IK-504-W.
En obra nueva recomendamos utilizarlo antes del cierre de muros.
Permite definir:
- Posición
- Altura
- Corte
- Cableado
- Relación con estructura
y evita tener que improvisar después.
🎯 ¿Para quién recomendamos Klipsch PRO-504-L-THX?
Para quien está construyendo:
- Cine en casa premium
- Sistema LCR In-Wall
- Pantalla acústicamente transparente
- Media Room de alto desempeño
- Sala mediana o grande
- Sistema con amplificación externa
- Instalación completamente oculta
- Custom Home Cinema
Es especialmente interesante cuando la PRO-502-L se queda corta en escala pero todavía queremos mantener una solución:
larga, delgada y totalmente empotrada.
🔵 Nivel recomendado
Cine en Casa Premium / Cine Dedicado – THX Select – LCR In-Wall – Custom Installation
La PRO-504-L-THX tiene un argumento muy claro:
cuatro woofers, 600 W pico y una sola rejilla blanca en la pared.
❓ Preguntas Frecuentes (FAQ)
¿La Klipsch PRO-504-L-THX se vende por par?
No.
Se vende por pieza. Distribuidores la identifican expresamente como “Each” o “Single”.
¿PRO-504-L-THX y THX-504-L son el mismo modelo?
Sí.
La denominación internacional actual de Klipsch es:
THX-504-L.
PRO-504-L-THX es una referencia utilizada en canales profesionales y de integración.
¿Es THX Ultra2?
La ficha individual y hoja técnica específica del modelo la identifican como:
THX Select Certified.
Por consistencia recomendamos publicar esa certificación específica.
¿Es activa?
No.
Es una bocina pasiva y necesita amplificación externa.
¿Es de pared o plafón?
Es:
In-Wall / empotrable en pared.
¿Puede utilizarse como LCR?
Sí.
Está diseñada para aplicaciones:
¿Cuántos woofers tiene?
4 × 5.25".
¿Los woofers son Cerametallic?
No.
Utiliza:
woofers de cono de fibra de vidrio.
¿Qué tweeter utiliza?
Un:
driver de compresión con diafragma de titanio de 1".
¿Qué horn utiliza?
Tractrix cuadrado de 90° × 90°.
¿Qué sensibilidad tiene?
92 dB.
¿Cuánta potencia soporta?
150 W continuos / 600 W pico.
¿Qué amplificación recomienda Klipsch?
150 W por canal.
¿Qué impedancia tiene?
8 ohms compatible.
¿Qué respuesta de frecuencia tiene?
46 Hz – 20 kHz ±3 dB.
¿Necesita subwoofer?
Para cine recomendamos que sí.
Aunque llega hasta 46 Hz, el canal LFE debe ser reproducido por un subwoofer dedicado.
¿Qué crossover recomendamos?
Como punto inicial:
60–80 Hz.
Para maximizar headroom en cine, 80 Hz puede ser una excelente primera prueba.
Después se ajusta mediante medición.
¿El gabinete es sellado?
No.
Utiliza arquitectura:
Infinite Baffle.
La cavidad del muro influye en su comportamiento.
¿Qué profundidad necesita?
Aproximadamente:
8.94 cm.
¿Qué corte necesita?
Aproximadamente:
69.19 × 16.51 cm.
Siempre verifica la plantilla antes de cortar.
¿Cuál es su kit de preinstalación?
IK-504-W.
¿La rejilla se puede pintar?
Sí.
Klipsch la especifica con:
White paintable grille.
¿Puedo utilizar tres iguales detrás de una pantalla?
Sí.
Y es una de las configuraciones que más recomendamos.
Tres PRO-504-L-THX permiten crear un frente:
L / C / R idéntico y completamente oculto.
🛡️ Compra con Confianza en JMI Audio
Una LCR de cuatro woofers no debería instalarse simplemente donde haya espacio en la pared.
En JMI Audio podemos ayudarte con:
✅ Diseño completo LCR
✅ Pantalla acústicamente transparente
✅ Revisión de estructura y cavidad del muro
✅ Selección de amplificación
✅ Crossover y bass management
✅ Diseño de subwoofers
✅ Diseño 5.1 / 7.1 / Dolby Atmos
✅ Preinstalación durante obra
✅ Tratamiento acústico
✅ Instalación profesional
✅ Calibración final
📌 Al ser Infinite Baffle, la construcción del muro forma parte del resultado acústico.
🛒 Cuatro woofers. Cero cajas ocupando espacio frente a la pantalla.
La Klipsch PRO-504-L-THX combina:
certificación THX Select
4 woofers de fibra de vidrio de 5.25"
driver de compresión de titanio de 1"
horn Tractrix 90° × 90°
46 Hz – 20 kHz
92 dB
y:
150 W continuos / 600 W pico.
Es considerablemente más capaz que la PRO-502-L-THX.
Y sigue haciendo exactamente lo que buscamos en un sistema arquitectónico:
desaparecer.
📦 Pide la Klipsch PRO-504-L-THX en jmiaudiovideo.com
📲 Escríbenos para diseñar correctamente tu frente LCR
📍 Visítanos en nuestro showroom en Querétaro
Créele a tus oídos.
